Как выбрать кварцевый резонатор 30 МГц: руководство для микроконтроллеров

Выбор оптимального кварцевого резонатора на 30 МГц для тактирования микроконтроллеров

Стабильность тактового сигнала является фундаментом, на котором строится корректная работа любого цифрового устройства. Микроконтроллер, работающий на частоте 30 МГц, требует источника опорного колебания с минимальными фазовыми шумами и высокой температурной стабильностью. Ошибки на этапе подбора компонента приводят к накоплению погрешностей при передаче данных по протоколам UART, SPI или USB, что вызывает сбои в логике работы системы. Даже незначительный дрейф частоты из-за перегрева кристалла или некорректного подбора нагрузочной емкости способен парализовать работу высокоскоростных интерфейсов, делая отладку программного обеспечения бессмысленной до замены аппаратной базы.

Процесс проектирования требует глубокого понимания физических процессов, происходящих внутри пьезоэлектрического элемента. Инженеры учитывают не только номинальную частоту, но и эквивалентное последовательное сопротивление (ESR), уровень возбуждения и допуски по частоте. Когда проектировщику требуются Кварцевые резонаторы 30 Мгц, он сталкивается с необходимостью анализа паразитных параметров корпуса, влияющих на общий бюджет погрешности всей схемы. Игнорирование этих характеристик на этапе выбора приводит к тому, что генератор либо не запускается вовсе, либо работает нестабильно в условиях меняющихся внешних температур, создавая трудноуловимые аппаратные ошибки.

Эффективная реализация тактового узла невозможна без учета взаимодействия резонатора с входным каскадом микроконтроллера. Каждый кристалл обладает собственной динамической емкостью, которая в сочетании с внешней обвязкой формирует резонансный контур. Если параметры подобраны неверно, система столкнется с увеличенным временем выхода на рабочий режим или повышенным потреблением тока. Правильный подход к выбору базируется на математическом расчете нагрузочных конденсаторов, анализе температурного коэффициента и оценке влияния старения кварцевой пластины на долгосрочную точность устройства. Понимание этих фундаментальных факторов позволяет исключить системные сбои еще до этапа сборки первого прототипа.

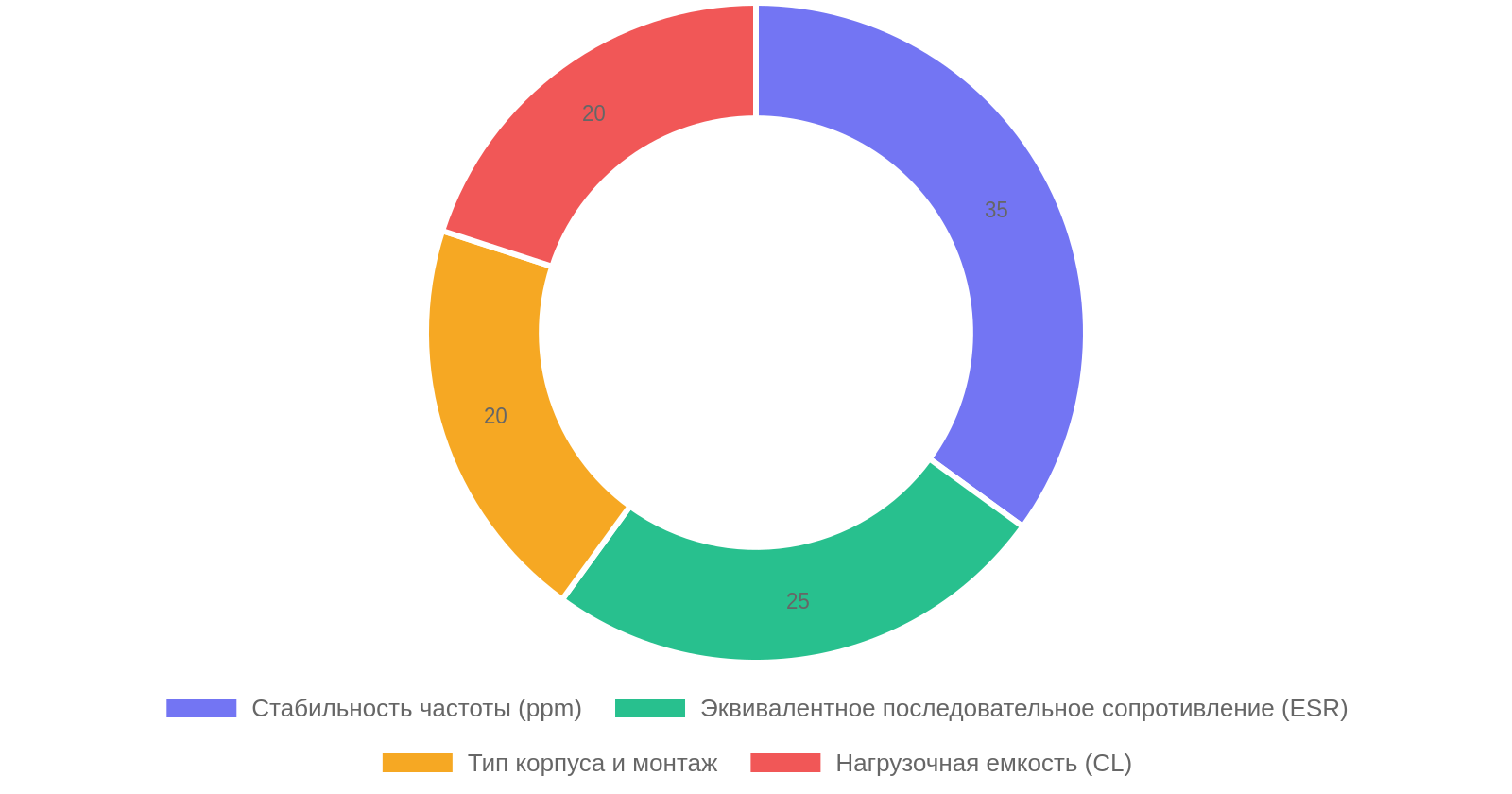

Основные параметры кварцевого резонатора: на что обратить внимание при выборе

Часто инженеры сталкиваются с ситуацией, когда микроконтроллер на частоте 30 МГц периодически зависает или выдает ошибки передачи данных, хотя осциллограф показывает стабильную синусоиду. Проблема кроется не в самом факте генерации, а в нюансах работы компонента, которые многие игнорируют на этапе проектирования печатной платы. Выбор резонатора превращается в игру с вероятностями, если не учитывать физические ограничения кристалла.

Стабильность и допуски частоты

Точность хода напрямую зависит от температурного коэффициента и начального отклонения, измеряемого в частях на миллион (PPM). Согласно технической документации производителей компонентов, стандартный допуск в 30-50 PPM может привести к накоплению ошибки в UART-обмене при работе на высоких скоростях. Для систем, требующих длительной автономной работы без синхронизации по сети, лучше выбирать кварцы с допуском не более 10-20 PPM.

Важно: При подборе номиналов нагрузочных конденсаторов учитывайте паразитную емкость дорожек печатной платы, которая может добавлять от 2 до 5 пФ к расчетному значению и приводить к уходу частоты за пределы допустимого диапазона.

При выборе компонента учитывайте следующие факторы, влияющие на точность:

• Рабочий температурный диапазон: отклонение частоты при нагреве от работающего процессора может достигать 50-100 PPM в дешевых моделях.
• Старение кристалла: по данным отраслевых отчетов надежности электронных компонентов, за первый год эксплуатации частота может «уплыть» на 3-5 PPM.
• Нагрузочная емкость: неверный подбор внешних конденсаторов смещает резонансную частоту, превращая качественный кварц в источник джиттера.

Эквивалентное последовательное сопротивление (ESR)

Параметр ESR определяет, насколько легко генератор микроконтроллера возбуждает кристалл. Если сопротивление слишком высокое, схема запускается медленно или не стартует вовсе при низком напряжении питания. По наблюдениям инженеров, работающих с высокочастотными схемами, превышение допустимого ESR для конкретного порта микроконтроллера приводит к нестабильной работе осциллятора при отрицательных температурах.

Ключевые показатели, на которые стоит смотреть в даташите при анализе ESR:

• Максимально допустимое значение сопротивления для конкретного микроконтроллера — превышение этого порога блокирует генерацию.
• Зависимость ESR от температуры: в критических условиях сопротивление растет, что требует выбора кварца с запасом по мощности.
• Механическая добротность: высокая добротность обеспечивает чистоту сигнала, но требует более тщательного согласования импеданса дорожек на плате.

Не забывайте проверять емкость нагрузки (Load Capacitance), указанную в спецификации. Если кварц требует 12 пФ, а вы установили стандартные конденсаторы на 22 пФ, тактовая частота неизбежно сместится вниз, что критично для протоколов с жесткими таймингами.

Влияние емкостной нагрузки на стабильность тактового сигнала

Избыточная или недостаточная емкость в цепи кварцевого резонатора превращает стабильный источник частоты в генератор помех, который «плавает» при каждом изменении температуры в корпусе устройства. Осциллограф часто показывает красивую синусоиду, но внутри микроконтроллера логические пороги срабатывания начинают дрейфовать. Инженеры часто игнорируют паразитную емкость печатной платы, которая добавляет от 2 до 5 пФ к расчетным значениям, что в совокупности с номиналами конденсаторов создает непредсказуемый сдвиг фаз.

Нарушение баланса емкостной нагрузки провоцирует ряд деструктивных процессов, прямо влияющих на работу периферии:

Важно: При разводке платы старайтесь максимально сократить длину дорожек между резонатором и выводами контроллера — даже пара миллиметров лишней трассы заметно меняет эквивалентную нагрузочную емкость схемы.

Основные риски некорректной емкостной настройки

• Деградация формы сигнала, приводящая к ложным срабатываниям триггеров внутри тактового дерева процессора.
• Увеличение времени выхода генератора на рабочий режим после сна, что критично для устройств с низким энергопотреблением.
• Повышение фазового шума, который согласно измерениям технических лабораторий при отклонении нагрузки на 20% возрастает почти вдвое.
• Риск срыва генерации при экстремальных температурных режимах, когда параметры кварца выходят за пределы зоны захвата схемы автоподстройки.

Практика показывает, что расчет емкости всегда должен учитывать не только внешние компоненты, но и входную емкость выводов самого микроконтроллера. Производители кремниевых кристаллов редко указывают этот параметр явно в заголовках документации, пряча его в глубине разделов с электрическими характеристиками. Если вы суммируете только номиналы конденсаторов, вы неизбежно получите ошибку в 3-7 пФ. Эта разница для высокочастотного резонатора на 30 МГц становится причиной нестабильности передачи данных по протоколам UART или SPI, где тайминги считывания битов критически зависят от точности тактирования.

Минимизация влияния паразитных связей требует особого подхода к трассировке дорожек на плате. Короткие и широкие проводники снижают паразитную индуктивность, которая вносит свои коррективы в реактивное сопротивление контура. Размещение конденсаторов максимально близко к ножкам кварца сокращает путь прохождения тока, уменьшая влияние электромагнитных наводок на стабильность частоты. Каждый миллиметр лишней дорожки добавляет емкость, которую невозможно компенсировать подбором номиналов, так как она меняет свои свойства при воздействии внешних электромагнитных полей.

Роль эквивалентного последовательного сопротивления (ESR) в запуске генератора

Инженеры часто сталкиваются с ситуацией, когда схема, идеально рассчитанная на бумаге, отказывается стартовать при комнатной температуре. Причина кроется в энергетическом балансе осциллятора, где эквивалентное последовательное сопротивление (ESR) выступает главным препятствием для возбуждения колебаний. Высокое активное сопротивление кварца буквально «съедает» энергию, которую усилитель микроконтроллера пытается подать в контур. Если ESR превышает предельно допустимое значение, затухание в цепи перекрывает усиление, и тактовый сигнал просто не возникнет.

Превышение паспортного порога ESR приводит к тому, что схема переходит в режим ожидания генерации, который может длиться бесконечно долго или завершиться ошибкой при старте системы. Согласно техническим спецификациям производителей микроконтроллеров, внутренний усилитель имеет ограниченный запас по перегрузке. Когда сопротивление кварца на частоте 30 МГц оказывается выше 40–60 Ом, встроенный инвертор теряет способность поддерживать фазовый сдвиг, необходимый для самовозбуждения системы.

Факторы, провоцирующие рост ESR в реальных условиях

Паразитные эффекты и внешние воздействия способны незаметно увеличивать активные потери внутри кварцевого резонатора. Даже качественный компонент может деградировать, если условия эксплуатации не соответствуют заявленным характеристикам.

• Температурный дрейф: при экстремально низких температурах вязкость материалов внутри корпуса увеличивается, что напрямую отражается на росте ESR.
• Механическое напряжение: деформация корпуса из-за неаккуратной пайки или перегрева при монтаже создает внутренние микротрещины в пьезоэлектрике.
• Старение материала: со временем кристаллическая структура претерпевает изменения, по данным справочных материалов исследовательских лабораторий по электронике, это добавляет до 10–15% к исходному значению сопротивления за пять лет работы.

Избыточная мощность возбуждения, подаваемая на кварц, также становится причиной ускоренного роста ESR, превращая надежный компонент в неисправный элемент цепи. При подаче слишком высокого тока через кристалл возникают нелинейные искажения, которые физически ограничивают амплитуду колебаний. Практика показывает, что ограничение уровня возбуждения (Drive Level) до значений ниже 100 мкВт помогает сберечь стабильность ESR в течение всего жизненного цикла устройства. Игнорирование этого параметра превращает запуск генератора в лотерею, где результат зависит от случайного разброса сопротивления конкретной партии деталей.

Допуски по частоте и температурная стабильность для надежной работы

Стабильный запуск — лишь половина пути, ведь накопленный дрейф частоты 30 МГц за несколько часов работы способен полностью разрушить синхронизацию данных в высокоскоростном интерфейсе. Инженеры часто сталкиваются с ситуацией, когда устройство идеально проходит тесты в лаборатории, но начинает выдавать ошибки при выходе на рабочую температуру в закрытом пластиковом корпусе. Температурный коэффициент кварца не линеен, и именно в узком диапазоне прогрева платы скрываются главные угрозы для целостности пакетов данных.

Выбор резонатора с жестким допуском по частоте при 25°C — стандартная практика, но реальные условия эксплуатации диктуют свои правила. Согласно техническим стандартам индустрии компонентов для промышленной автоматики, отклонение в ±20 ppm при комнатной температуре может превратиться в критический сдвиг на 50 ppm и более при нагреве до 70°C. Проектировщики, ориентирующиеся исключительно на начальную точность, часто упускают из виду температурную кривую, которая у кварцев с АТ-срезом имеет выраженную S-образную форму.

Факторы, определяющие поведение частоты в полевых условиях

Разброс характеристик зависит от нескольких физических процессов, происходящих внутри кристалла при изменении внешних условий:

• Термическое расширение материала, меняющее физические размеры пластины кварца и, как следствие, частоту резонанса.
• Старение кристаллической решетки, которое согласно данным отраслевых справочников по пьезотехнике, добавляет еще 1–3 ppm в год к общему бюджету погрешности.
• Влияние паразитных емкостей монтажных площадок, которые меняют свою диэлектрическую проницаемость при нагреве текстолита.

Ошибки при выборе температурного диапазона приводят к тому, что микроконтроллер теряет связь с периферией из-за выхода тактовой частоты за пределы допустимого окна дискретизации. Профессиональная практика требует закладывать «бюджет ошибок», где суммируются начальный допуск, температурная нестабильность и годовой дрейф. Если общая сумма превышает 50–100 ppm, протоколы вроде UART или USB начинают работать нестабильно, провоцируя случайные сбои передачи, которые крайне сложно отловить с помощью обычного осциллографа.

Избежать проблем помогает расчет запаса по частоте на стадии проектирования печатной платы. Учитывайте, что локальный нагрев процессора передается через дорожки к кварцу, поэтому размещение компонента вдали от силовых цепей и радиаторов охлаждения сокращает амплитуду температурных колебаний. Грамотный подбор резонатора с запасом по стабильности переводит устройство из категории «капризных» в категорию надежных инструментов, работающих без вмешательства человека годами.

Правила разводки печатной платы для минимизации помех и дрожания фазы

Часто инженеры сталкиваются с ситуацией, когда безупречно подобранный кварц на 30 МГц начинает «плыть» или генерировать паразитные гармоники сразу после подачи питания на соседние силовые линии. Осциллограф показывает чистое синусоидальное напряжение на выводах микроконтроллера, однако спектральный анализ выявляет высокий уровень джиттера, вызванный наводками от цифровых шин. Проблема кроется не в качестве самого компонента, а в геометрии проводников, превращающих плату в набор нежелательных антенн.

Минимизация фазового шума начинается с физической изоляции тактового узла от остальной логики. Размещение кварцевого резонатора в непосредственной близости к выводам кристалла сокращает длину проводников, уменьшая вероятность захвата электромагнитных помех. Согласно рекомендациям производителей полупроводников, длина дорожек между резонатором и входами микроконтроллера не должна превышать 10–15 мм, чтобы паразитная емкость трасс оставалась предсказуемой.

Принципы проектирования топологии тактового узла

Грамотная трассировка требует учета взаимодействия электромагнитных полей внутри слоев многослойной платы. Соблюдение следующих правил гарантирует минимальное влияние внешних факторов на стабильность частоты:

• Создание сплошного «земляного» полигона непосредственно под кварцем и конденсаторами нагрузки эффективно блокирует проникновение шумов от нижних слоев.
• Разделение аналоговой и цифровой земли в зоне тактового генератора предотвращает протекание возвратных токов через чувствительные цепи.
• Исключение прохождения любых сигнальных дорожек под кварцевым резонатором или вблизи его выводов исключает емкостную связь с высокоскоростными шинами данных.
• Использование переходных отверстий (via) для подключения к земляному полигону обеспечивает минимальную индуктивность пути возврата тока.

Заливка области кварца земляным полигоном без разрывов создает надежный экран. Инженеры часто совершают ошибку, используя тонкие проводники для соединения с общей землей, что создает дополнительную индуктивность и способствует накоплению дрожания фазы. Прямое подключение выводов конденсаторов нагрузки к локальной земле через максимально короткие пути снижает риск возникновения резонансов на частотах переключения цифровых узлов.

Симметрия проводников между выводами резонатора и конденсаторами нагрузки остается ключевым фактором стабильности. Любой дисбаланс в длине или ширине дорожек вносит асимметрию в емкостную нагрузку плеч генератора. Как показывают данные инженерных руководств по высокочастотному проектированию, даже разница в 2–3 мм длины трасс способна вызвать фазовый сдвиг, провоцирующий рост джиттера на несколько пикосекунд. Прямые, максимально короткие и симметричные линии гарантируют, что кварц будет работать в штатном режиме, не реагируя на активность периферийных интерфейсов.

Часто задаваемые вопросы

Выбор кварцевого резонатора на 30 МГц требует учета не только номинальной частоты, но и параметров нагрузки, стабильности в температурном диапазоне и эквивалентного сопротивления. Ошибка на этапе подбора конденсаторов или игнорирование паразитных емкостей печатной платы часто приводит к нестабильной работе тактового генератора, что делает невозможной корректную синхронизацию микроконтроллера.

На практике надежность узла определяется не столько качеством самого кристалла, сколько точностью расчета цепи автогенерации. Даже прецизионный резонатор может оказаться бесполезным, если топология дорожек на плате вносит избыточные реактивные помехи, которые смещают рабочую частоту за пределы допустимого допуска.
